دریل مگنت یکی از تجهیزات تخصصی برای سوراخکاری فلزات و قطعات فولادی است که به دلیل استفاده از پایه مغناطیسی، امکان سوراخکاری دقیق روی سطوح فلزی را فراهم میکند. شناخت ساختار داخلی دریل مگنت به کاربر کمک میکند نحوه عملکرد دستگاه را بهتر درک کند و هنگام خرید، سرویس یا عیبیابی، انتخاب دقیقتری داشته باشد.
در این مقاله با قطعات داخلی دریل مگنت، نحوه انتقال نیرو، عملکرد موتور و گیربکس، سیستم مگنت و مکانیزم حرکت دستگاه آشنا میشویم.
عملکرد دریل مگنت از همکاری چند بخش اصلی تشکیل شده است. ابتدا پایه مغناطیسی دستگاه روی سطح فلزی قرار میگیرد و نیروی مغناطیسی، دستگاه را روی قطعه کار ثابت میکند.
پس از روشن شدن موتور، نیروی تولیدشده توسط موتور به گیربکس منتقل میشود. گیربکس با تنظیم سرعت و گشتاور، نیروی مناسب را به مته انتقال میدهد.مته گردبر که روی رابط مورس نصب شده است، با چرخش خود عملیات سوراخکاری را انجام میدهد.
بهصورت ساده میتوان عملکرد دستگاه را اینگونه نشان داد:
موتور → گیربکس → اسپیندل → ابزار برش → قطعه کار
همزمان، سیستم مغناطیسی باعث میشود دستگاه در زمان سوراخکاری روی سطح فلزی ثابت باقی بماند.

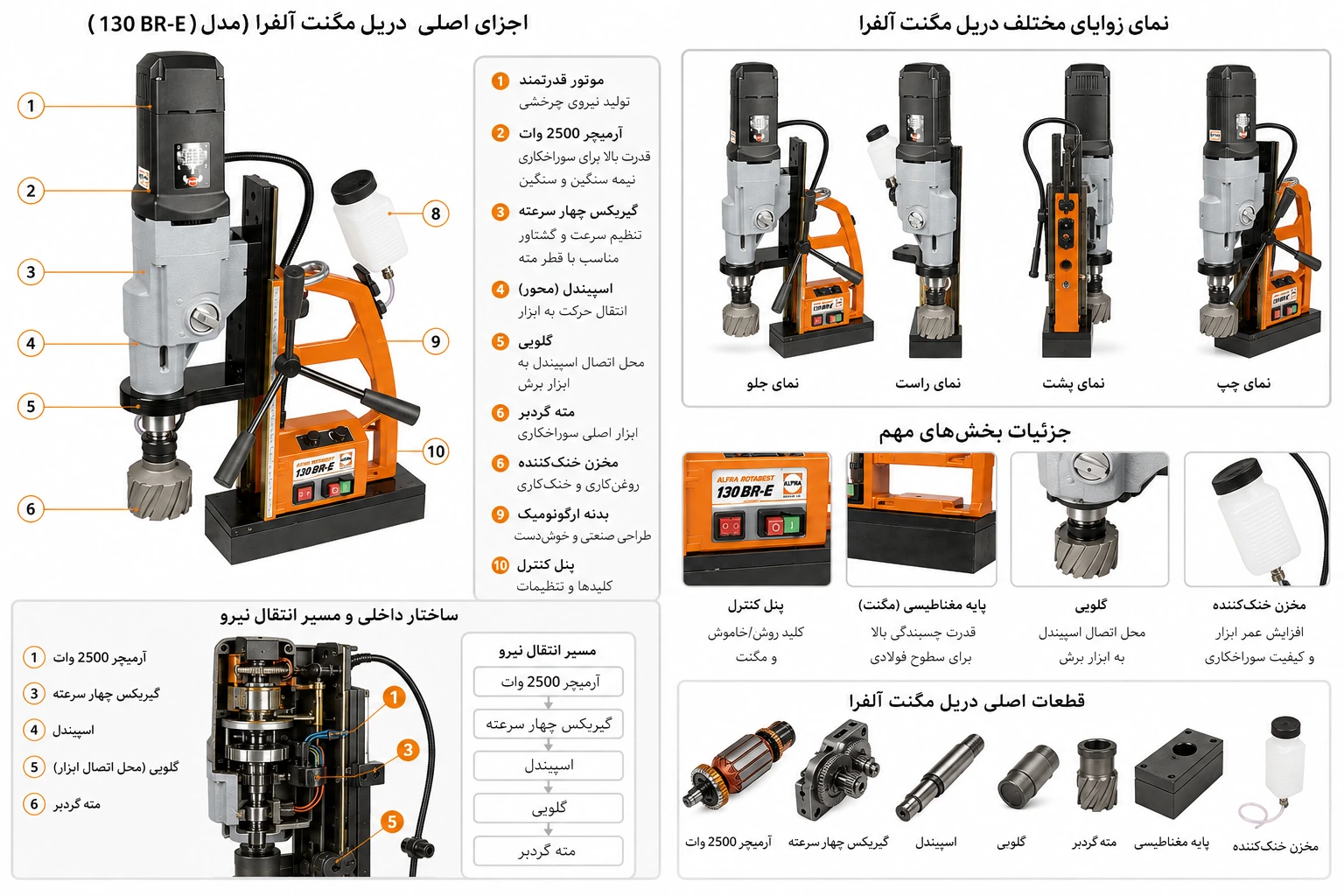

اگرچه طراحی دریلهای مگنت با توجه به برند و مدل متفاوت است، بیشتر دستگاهها از بخشهای اصلی مشابهی تشکیل شدهاند.
موتور وظیفه تولید نیروی مکانیکی موردنیاز برای چرخش ابزار را بر عهده دارد. قدرت موتور یکی از عوامل مهم در توانایی دستگاه برای سوراخکاری قطرهای مختلف و کار با فولادهای ضخیم است.
موتورهای دریل مگنت معمولاً برای کارهای صنعتی طراحی شدهاند و باید بتوانند در شرایط کاری نسبتاً سنگین، گشتاور مناسبی تولید کنند.
گیربکس یکی از مهمترین قسمتهای داخلی دریل مگنت است.
وظیفه گیربکس، انتقال و تنظیم سرعت و گشتاور موتور برای رسیدن به شرایط مناسب برش است. در برخی مدلها از گیربکس چندسرعته استفاده میشود تا کاربر بتواند سرعت چرخش را متناسب با قطر مته و جنس قطعه تنظیم کند.
بهطور کلی:
سرعت بالاتر برای ابزارها و قطرهای کوچکتر مناسبتر است.
سرعت پایینتر معمولاً برای قطرهای بزرگتر و عملیات سنگین کاربرد دارد.
گشتاور بالاتر امکان استفاده از مته های قطر بزرگتر را فراهم میکند.
اسپیندل قطعهای است که حرکت چرخشی تولیدشده توسط گیربکس را به ابزار برش منتقل میکند.
ابزارهایی مانند مته گردبر، مته مارپیچی و برخی ابزارهای سوراخکاری روی سیستم نگهدارنده اسپیندل نصب میشوند.
دقت ساخت اسپیندل و رابط مورس تأثیر مستقیمی بر کیفیت سوراخ ایجادشده دارد.
بلبرینگ ها و شفت وظیفه پشتیبانی از سه نظام را بر عهده دارند.
در ساختار داخلی دریل مگنت، بلبرینگ ها باعث میشوند اسپیندل و سایر محورهای چرخشی با اصطکاک کمتر حرکت کنند.
خرابی یا فرسودگی بلبرینگ میتواند باعث ایجاد:
صدای غیرطبیعی
لرزش
افزایش دمای دستگاه
کاهش دقت سوراخکاری
شود.
پایه مگنت یکی از مهمترین تفاوتهای دریل مگنت با دریلهای معمولی است.
این قسمت در پایین دستگاه قرار دارد و با ایجاد نیروی مغناطیسی، دستگاه را به سطح فولادی متصل میکند.
قدرت چسبندگی مگنت به عواملی مانند ضخامت قطعه، جنس فلز، صاف یا ناهموار بودن سطح و وضعیت پایه دستگاه بستگی دارد.
در مدلهای برقی، مدارهای الکتریکی وظیفه کنترل موتور، کلیدها و سیستمهای حفاظتی را بر عهده دارند.
بسته به مدل دستگاه ممکن است امکاناتی مانند:
حفاظت در برابر اضافهبار
کنترل سرعت
حفاظت حرارتی
کنترل عملکرد مگنت
سیستم جلوگیری از راهاندازی ناخواسته
وجود داشته باشد.
دریل مگنت معمولاً روی یک ریل یا ستون حرکت میکند. کاربر با استفاده از دسته یا مکانیزم پیشروی، موتور و اسپیندل را به سمت قطعه کار حرکت میدهد.
این سیستم باید حرکت روان و کنترلشدهای ایجاد کند تا ابزار با فشار مناسب وارد قطعه شود.
در بسیاری از مدلهای صنعتی، برای کاهش دمای ابزار و محل برش از مایع خنککننده استفاده میشود.
سیستم خنککاری میتواند شامل مخزن، شلنگ، شیر کنترل و مسیر انتقال مایع باشد.
استفاده صحیح از خنککننده میتواند به افزایش عمر ابزار و بهبود کیفیت سوراخکاری کمک کند.
یکی از مهمترین بخشهای ساختار داخلی دستگاه، مسیر انتقال نیرو است.
زمانی که دستگاه روشن میشود، موتور نیروی مکانیکی تولید میکند. این نیرو از طریق سیستم انتقال قدرت به گیربکس میرسد.
گیربکس سپس سرعت و گشتاور را متناسب با شرایط سوراخکاری تنظیم کرده و نیرو را به اسپیندل انتقال میدهد.
در نهایت اسپیندل ابزار برش را به حرکت درمیآورد.
موتور → سیستم انتقال قدرت → گیربکس → اسپیندل → ابزار برش
همزمان پایه مگنت نیروی لازم برای ثابت نگه داشتن دستگاه روی سطح را ایجاد میکند.
سیستم مگنت در واقع وظیفه ثابت نگه داشتن دریل روی قطعه فلزی را بر عهده دارد.
این ویژگی به اپراتور اجازه میدهد در شرایطی که استفاده از دریل ستونی یا دستگاههای ثابت امکانپذیر نیست، روی سازهها و قطعات فولادی عملیات سوراخکاری انجام دهد.
به همین دلیل دریلهای مگنت در صنایعی مانند:
سازههای فلزی
ساختمان و نصب تجهیزات
صنایع نفت و گاز
صنایع فولاد
تعمیرات صنعتی
ساخت ماشینآلات
کاربرد زیادی دارند.
| قطعه یا سیستم | دریل مگنت | دریل معمولی |
|---|---|---|
| موتور | دارد | دارد |
| گیربکس | معمولاً دارد | در بسیاری از مدلها دارد |
| اسپیندل | دارد | دارد |
| پایه مغناطیسی | دارد | ندارد |
| سیستم حرکت روی ریل | دارد | ندارد |
| سیستم خنککاری | در مدلهای مختلف | معمولاً محدودتر |
| مناسب سوراخکاری سازههای فولادی | بسیار مناسب | محدودتر |
| قابلیت سوراخکاری در موقعیتهای خاص | بالا | محدود |
| ثبات هنگام سوراخکاری فلز | بالا | وابسته به اپراتور |
ساختار داخلی دستگاه تنها عامل تعیینکننده عملکرد آن نیست. چند ویژگی مهم باید همزمان مورد توجه قرار بگیرند:
موتور قدرتمندتر میتواند در شرایط کاری سنگین، توان بیشتری برای سوراخکاری فراهم کند.
هر دستگاه محدوده مشخصی برای قطر سوراخکاری دارد. این ظرفیت باید با نیاز کاری شما مطابقت داشته باشد.
قدرت پایه مغناطیسی برای ایمنی و ثبات دستگاه اهمیت زیادی دارد.
انتخاب سرعت مناسب با توجه به قطر ابزار و جنس قطعه میتواند روی کیفیت سوراخکاری و عمر ابزار تأثیر بگذارد.
دریلهای مگنت صنعتی معمولاً وزن بیشتری دارند، اما وزن بالا همیشه به معنای عملکرد بهتر نیست؛ طراحی مناسب، قدرت مگنت و تعادل دستگاه نیز اهمیت دارند.
| ویژگی | دریل مگنت تکسرعته | دریل مگنت چندسرعته | دریل مگنت صنعتی سنگین |
|---|---|---|---|
| ساختار گیربکس | سادهتر | پیچیدهتر | مقاوم و تقویتشده |
| کنترل سرعت | محدود | بهتر | گسترده |
| گشتاور | متوسط | قابل تنظیم | بالا |
| مناسب کار سبک | بسیار مناسب | مناسب | بیش از نیاز |
| مناسب کار مداوم | متوسط | خوب | بسیار خوب |
| تعمیر و نگهداری | سادهتر | متوسط | تخصصیتر |
| کاربرد صنعتی | متوسط | بالا | بسیار بالا |
برای افزایش عمر قطعات داخلی دستگاه، نگهداری صحیح اهمیت زیادی دارد.
۱. فشار بیش از حد به دستگاه وارد نکنید.
فشار غیرضروری میتواند باعث افزایش بار موتور و گیربکس شود.
۲. ابزار مناسب استفاده کنید.
انتخاب مته یا گردبر نامناسب میتواند فشار زیادی به اسپیندل و موتور وارد کند.
۳. سیستم خنککاری را بررسی کنید.
در مدلهایی که سیستم خنککاری دارند، مسیر انتقال مایع باید تمیز و بدون گرفتگی باشد.
۴. دستگاه را تمیز نگه دارید.
تجمع براده فلزی در اطراف قسمتهای متحرک میتواند عملکرد دستگاه را مختل کند.
۵. صدا و لرزش غیرطبیعی را جدی بگیرید.
افزایش صدا یا لرزش ممکن است نشانه مشکل در یاتاقان، گیربکس، اسپیندل یا ابزار باشد.
موتور، گیربکس و اسپیندل از مهمترین اجزای انتقال قدرت هستند؛ اما عملکرد صحیح دستگاه به همکاری همه این بخشها و سیستم مگنت وابسته است.
گیربکس سرعت و گشتاور موتور را برای انتقال مناسب نیرو به اسپیندل تنظیم میکند.
بیشتر مدلهای متداول برای کنترل مناسب سرعت و گشتاور از سیستم انتقال قدرت و گیربکس استفاده میکنند، اما ساختار دقیق به طراحی دستگاه بستگی دارد.
به دلیل وجود پایه مغناطیسی که نیروی چسبندگی ایجاد کرده و دستگاه را روی سطح فلزی نگه میدارد.
عملکرد مگنت به جنس قطعه وابسته است. پایه مغناطیسی روی فلزات آهنی و فرومغناطیس عملکرد مؤثری دارد و روی فلزاتی مانند آلومینیوم به شکل معمول نمیتواند دستگاه را ثابت کند.
اسپیندل حرکت چرخشی را به ابزار برش منتقل میکند و یکی از قطعات مهم در دقت سوراخکاری است.
لرزش میتواند دلایل مختلفی داشته باشد؛ از جمله نصب نادرست ابزار، فرسودگی یاتاقان، مشکل اسپیندل، شل بودن قطعات یا اعمال فشار نامناسب هنگام سوراخکاری.
استفاده طولانی و سنگین، فشار بیش از حد، ابزار نامناسب، مشکل سیستم خنککاری یا ایراد در موتور و گیربکس میتواند باعث افزایش دما شود.
بله. قدرت و عملکرد صحیح مگنت به ثابت ماندن دستگاه کمک میکند و ثبات بیشتر دستگاه میتواند دقت و ایمنی عملیات سوراخکاری را افزایش دهد.
قدرت موتور، ظرفیت سوراخکاری، نوع و قدرت مگنت، سرعت چرخش، ساختار گیربکس، نوع اسپیندل، وزن دستگاه، سیستم خنککاری و کیفیت قطعات داخلی از مهمترین مواردی هستند که باید بررسی شوند.
ساختار داخلی دریل مگنت مجموعهای از موتور، گیربکس، اسپیندل، یاتاقانها، سیستم مگنت، مکانیزم حرکت و در برخی مدلها سیستم خنککاری و کنترل الکتریکی است. موتور نیروی اولیه را تولید میکند، گیربکس سرعت و گشتاور را تنظیم میکند و اسپیندل این نیرو را به ابزار برش انتقال میدهد. در همین زمان، پایه مغناطیسی دستگاه را روی سطح فلزی ثابت نگه میدارد.
شناخت این اجزا علاوه بر کمک به انتخاب دریل مگنت مناسب، در نگهداری، عیبیابی و افزایش طول عمر دستگاه نیز اهمیت دارد.
