دستگاه پخزن لوله؛ راهنمای جامع انتخاب، کاربرد و نگهداری
جدول محتوا
مقدمه

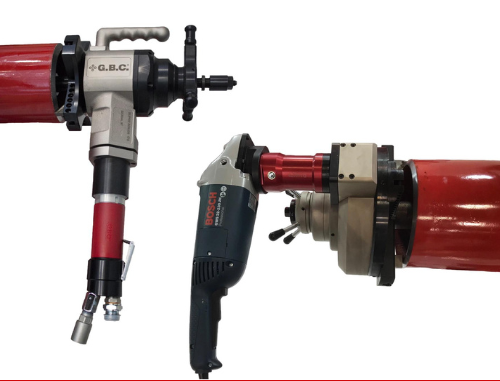

دستگاه پخزن لوله چیست؟
اهمیت پخ‌زنی در صنعت لوله‌کشی
انواع دستگاه پخزن لوله
۱. دستگاه پخزن لوله بادی (پنوماتیک)
۲. دستگاه پخزن لوله برقی
۳. دستگاه پخزن لوله هیدرولیکی
۴. دستگاه پخزن دستی لوله
اجزای اصلی دستگاه پخزن لوله
- بدنه اصلی و گیره: وظیفه محکم نگه‌داشتن دستگاه روی لوله را بر عهده دارد. گیره‌ها معمولاً به‌صورت زنجیری یا فکی طراحی می‌شوند و قابلیت تنظیم برای قطرهای مختلف لوله را دارند.
- موتور یا منبع نیرو: بسته به نوع دستگاه، می‌تواند موتور الکتریکی، موتور بادی یا سیستم هیدرولیکی باشد.
- هد برش و تیغه: تیغه‌های پخزن از جنس فولاد تندبر (HSS) یا کاربید تنگستن ساخته می‌شوند و در اشکال مختلف برای ایجاد زوایای پخ متفاوت طراحی شده‌اند.
- سیستم پیشروی: مکانیزمی که حرکت تیغه را در امتداد لبه لوله کنترل می‌کند. در مدل‌های پیشرفته، این سیستم به‌صورت خودکار عمل می‌کند.
- تنظیم‌کننده زاویه: امکان تنظیم دقیق زاویه پخ (معمولاً بین ۳۰ تا ۴۵ درجه) را فراهم می‌کند.
کاربردهای دستگاه پخزن لوله در صنایع مختلف
صنعت نفت و گاز
صنعت پتروشیمی
نیروگاه‌ها
کشتی‌سازی و صنایع دریایی
تأسیسات ساختمانی
نحوه انتخاب بهترین دستگاه پخزن لوله
۱. قطر و ضخامت لوله
۲. جنس لوله
۳. محیط کاری
۴. حجم کاری
۵. بودجه
مراحل پخ‌زنی لوله با دستگاه پخزن
نکات ایمنی در کار با دستگاه پخزن لوله
- استفاده از تجهیزات حفاظت فردی (PPE): عینک ایمنی، دستکش ضدبرش، گوشی حفاظتی و لباس کار مناسب را هرگز فراموش نکنید.
- بررسی دستگاه قبل از استفاده: قبل از هر بار استفاده، تیغه‌ها، گیره‌ها و اتصالات دستگاه را از نظر سلامت و محکم بودن بررسی کنید.
- تثبیت لوله: اطمینان حاصل کنید که لوله به‌طور کامل مهار شده و در حین کار حرکت نمی‌کند.
- عدم دست‌زدن به قطعات متحرک: در حین کار دستگاه، هرگز دست خود را به تیغه یا قطعات در حال چرخش نزدیک نکنید.
- تهویه مناسب: هنگام پخ‌زنی لوله‌های فولادی، ذرات ریز فلزی و دود تولید می‌شود. تهویه مناسب محیط کار ضروری است.
نگهداری و سرویس دستگاه پخزن لوله
- تمیزکاری روزانه: پس از هر بار استفاده، براده‌ها و ذرات فلزی را از روی دستگاه و تیغه‌ها پاک کنید.
- روانکاری منظم: قطعات متحرک و یاتاقان‌ها را طبق دستورالعمل سازنده روغن‌کاری کنید.
- تعویض به‌موقع تیغه: تیغه‌های کند نه‌تنها کیفیت پخ را کاهش می‌دهند، بلکه فشار بیشتری به موتور وارد کرده و عمر دستگاه را کم می‌کنند.
- بررسی اتصالات الکتریکی و بادی: شلنگ‌ها، کابل‌ها و اتصالات را از نظر نشتی و فرسودگی بازرسی کنید.
- کالیبراسیون دوره‌ای: زاویه و عمق پخ دستگاه را به‌صورت دوره‌ای با ابزارهای اندازه‌گیری دقیق کالیبره کنید.
مقایسه دستگاه پخزن لوله با روش‌های سنتی
- سنگ‌زنی دستی: سرعت پایین، دقت کم و وابستگی شدید به مهارت اپراتور از معایب اصلی این روش است. همچنین خطر آسیب‌دیدگی اپراتور در این روش بالاست.
- برش با هواگاز (هوابرش): اگرچه سرعت بالایی دارد، اما حرارت زیاد باعث تغییر ساختار متالورژیکی فلز در ناحیه برش می‌شود و کیفیت سطح پخ پایین است.
- تراشکاری: دقت بالایی ارائه می‌دهد اما نیاز به جابجایی لوله به کارگاه ماشین‌کاری دارد که برای لوله‌های بزرگ و سنگین عملاً دشوار است.
روندهای نوین در فناوری پخ‌زنی لوله
- دستگاه‌های CNC پخزن: این دستگاه‌ها با کنترل کامپیوتری، پخ‌زنی کاملاً خودکار و با دقت میکرونی انجام می‌دهند.
- سیستم‌های پخ‌زنی رباتیک: در خطوط تولید بزرگ، ربات‌های صنعتی وظیفه پخ‌زنی را بر عهده گرفته‌اند.
- تیغه‌های پیشرفته سرامیکی و الماسه: این تیغه‌ها عمر بسیار طولانی‌تری دارند و برای فولادهای فوق‌سخت مناسب هستند.
- دستگاه‌های چندمنظوره: مدل‌های جدیدی که هم‌زمان قابلیت پخ‌زنی، برش و سوراخ‌کاری لوله را دارند.
نکات طلایی خرید دستگاه پخزن لوله
نتیجه‌گیری
پرسش و پاسخ‌های متداول (FAQ)
۱. دستگاه پخزن لوله چیست و چه کاربردی دارد؟
۲. تفاوت دستگاه پخزن لوله با دستگاه پخزن دستی چیست؟
۳. بهترین زاویه پخ برای لوله‌های فولادی چقدر است؟
۴. آیا با دستگاه پخزن دستی می‌توان لوله‌های بزرگ را پخ زد؟
۵. عمر تیغه دستگاه پخزن لوله چقدر است؟
۶. آیا دستگاه پخزن لوله برای لوله‌های استنلس استیل هم قابل استفاده است؟
۷. هزینه خرید دستگاه پخزن لوله چقدر است؟
۸. آیا پخ‌زنی لوله بدون دستگاه امکان‌پذیر است؟
۹. چگونه دستگاه پخزن لوله را نگهداری کنیم؟
۱۰. کدام نوع دستگاه پخزن لوله برای کار در محیط‌های انفجاری مناسب است؟
برگه‌ها
آخرین نوشته ها
- دستگاه پخزن اتوماتیک لوله
- آشنایی با مته گردبر و نحوه استفاده در دریل مگنت
- ساختار داخلی دریل مگنت: نحوه کار، قطعات، جدول مقایسه و 10 سوال متداول
- انتخاب دریل مگنت مناسب برای پروژه‌های سنگین
- کاربرد پانچ صنعتی ورق
- مقایسه دریل مگنت با سایر دریل ها
- دستگاه شات بلاست ورق و مقاطع
- نکات مهم در هنگام خرید دریل مگنت
- دستگاه برش با لیزر
- پانچ پرتابل نبشی و تیرورق H
- دستگاه پانچ برای تابلو برق
- برسی تخصصی دریل مگنت مناسب
- نحوه عملکرد دستگاه دریل مگنت
- دستگاه پخ زن لوله
- پخزن اتوماتیک ورق
- گریندر مخازن
- دانشنامه
- چرا محصولات کمپانی آلفرا بالا است؟
- اتاق شات بلاست
- اتاق سندبلاست
- درباره ما
آشنایی با مته گردبر و نحوه استفاده در دریل مگنت
مقدمه
در پروژه‌های صنعتی، کارگاهی و ساختمانی، سوراخ‌کاری روی فلزات یکی از کارهای رایج و ضروری است. این عملیات ممکن است در اسکلت‌سازی، سازه‌های فولادی، خطوط لوله، صنایع نفت و گاز، و حتی در پروژه‌های ساخت ماشین‌آلات انجام شود. ابزارهای مختلفی برای انجام این کار وجود دارد، اما مته گردبر (Annular Cutter) یکی از دقیق‌ترین و سریع‌ترین گزینه‌هاست.
اگر بخواهیم مته گردبر را با مته‌های مارپیچ معمولی مقایسه کنیم، باید بگوییم که مته مارپیچ همه حجم سوراخ را برش می‌دهد، اما مته گردبر تنها یک حلقه از محیط سوراخ را می‌برد و بخش وسط را به‌صورت یک قطعه استوانه‌ای (Slug) خارج می‌کند. همین ویژگی باعث صرفه‌جویی در انرژی، افزایش سرعت کار و کاهش فشار روی دستگاه می‌شود.
مته گردبر چیست؟
مته گردبر یک استوانه فلزی توخالی است که در انتهای آن دندانه‌های تیز برای برش وجود دارد. این دندانه‌ها می‌توانند از فولاد تندبر (HSS) یا کاربید تنگستن ساخته شده باشند.
کاربرد اصلی این مته، سوراخ‌کاری روی فلزات ضخیم است، به‌ویژه زمانی که قطر سوراخ زیاد باشد. برای مثال، اگر بخواهید سوراخی به قطر ۴۰ میلی‌متر در یک صفحه فولادی ۲۰ میلی‌متری ایجاد کنید، استفاده از مته مارپیچ هم وقت‌گیر و هم طاقت‌فرسا برای دستگاه خواهد بود، اما مته گردبر این کار را چند برابر سریع‌تر انجام می‌دهد.
مزایای استفاده از مته گردبر در دریل مگنت
ترکیب دریل مگنت و مته گردبر یک جفت بی‌رقیب برای کارهای صنعتی محسوب می‌شود.
دقت میلی‌متری: پایه مغناطیسی دریل مگنت دستگاه را ثابت نگه می‌دارد و مته گردبر هم به‌خاطر طراحی خاصش، سوراخی دقیق ایجاد می‌کند.
سرعت بالا در قطرهای بزرگ: برش فقط محیط سوراخ باعث صرفه‌جویی در زمان می‌شود.
مصرف انرژی کمتر: فشار روی موتور و کاربر به حداقل می‌رسد.
کیفیت برش: سوراخ نهایی لبه‌های صاف و تمیز دارد و نیاز به پرداخت اضافی کمتر می‌شود.
عمر طولانی ابزار: اگر به درستی استفاده شود، یک مته گردبر می‌تواند صدها سوراخ ایجاد کند.
اجزای مته گردبر و جنس آن‌ها
هر مته گردبر از بخش‌های زیر تشکیل شده است:
بدنه استوانه‌ای: قسمت اصلی که قطر مته را مشخص می‌کند.
دندانه‌های برش: طراحی این دندانه‌ها بر اساس کاربرد متفاوت است (صاف، شیب‌دار، زاویه‌دار).
ساقه یا شفت: بخشی که مته را به کولت یا سه‌نظام متصل می‌کند.
سوزن راهنما: میله‌ای که مرکز سوراخ را پیدا می‌کند و براده‌ها را خارج می‌کند.
از نظر جنس، مته‌های HSS برای فلزات نرم‌تر و استفاده عمومی مناسب هستند، اما مته‌های کاربیدی برای فلزات سخت مثل استیل ضدزنگ، چدن و آلیاژهای خاص توصیه می‌شوند.
تفاوت مته گردبر با مته مارپیچ
اگر بخواهیم خلاصه بگوییم:
مته مارپیچ: مناسب سوراخ‌کاری قطرهای کوچک و عمق کم، مصرف انرژی بیشتر، برش کامل حجم سوراخ.
مته گردبر: مناسب قطرهای متوسط و بزرگ، سرعت بالا، مصرف انرژی کمتر، فقط برش محیط سوراخ.
جدول مقایسه
| ویژگی | مته گردبر | مته مارپیچ |
|---|---|---|
| سرعت برش | بالا | متوسط |
| دقت | بسیار بالا | متوسط |
| مصرف انرژی | کم | زیاد |
| کاربرد اصلی | فلزات ضخیم، قطر بزرگ | سوراخ‌کاری عمومی، قطر کوچک |
| نیاز به روانکار | بله | بهتر است استفاده شود |
انتخاب مته گردبر مناسب
برای انتخاب درست باید به نکات زیر توجه کنید:
قطر مورد نیاز: مته گردبر در قطرهای ۱۲ تا ۱۰۰ میلی‌متر موجود است.
عمق برش: معمولاً ۳۰، ۵۰ یا ۷۵ میلی‌متر.
جنس فلز کار: HSS برای فولاد معمولی، کاربید برای استیل و فلزات سخت.
نوع اتصال به دستگاه: برخی دستگاه‌ها شفت مخصوص دارند.
کیفیت برند: برندهای معتبر مثل BDS و Nitto کیفیت و طول عمر بهتری دارند.
روش نصب مته گردبر روی دریل مگنت
دستگاه را خاموش کنید.
سوزن راهنما را در مرکز مته قرار دهید.
مته را در کولت یا سه‌نظام دستگاه نصب کنید.
با آچار مخصوص آن را محکم کنید.
پایه مغناطیسی را روی سطح فلزی قرار دهید و فعال کنید.
سیستم خنک‌کننده یا روغن‌کاری را آماده کنید.
نکات ایمنی هنگام استفاده
همیشه عینک ایمنی، دستکش و محافظ گوش بپوشید.
دستگاه را روی سطح ثابت و تمیز قرار دهید.
در حین کار فشار بیش از حد وارد نکنید.
بعد از هر سوراخ‌کاری، مته را بررسی و تمیز کنید.
جدول مشخصات مته گردبر (نمونه)
| قطر (mm) | عمق برش (mm) | جنس | کاربرد اصلی |
|---|---|---|---|
| 14 | 30 | HSS | فلزات نرم و نازک |
| 20 | 30 | HSS | سازه‌های فولادی سبک |
| 32 | 50 | کاربید | فولاد ضدزنگ، چدن |
| 50 | 50 | کاربید | صفحات ضخیم صنعتی |
| 65 | 75 | کاربید | پروژه‌های سنگین و پل‌سازی |
اشتباهات رایج و پیشگیری
عدم استفاده از روانکار: باعث داغ شدن و کند شدن مته می‌شود.
انتخاب نادرست قطر یا جنس مته: منجر به شکستن یا سوختن آن می‌شود.
نصب شل مته: باعث لرزش و کاهش دقت می‌شود.
استفاده بیش از حد از یک مته: کیفیت سوراخ‌کاری پایین می‌آید.
۱۰ پرسش متداول (FAQ)
۱. مته گردبر روی چه دستگاه‌هایی نصب می‌شود؟
روی دریل مگنت، دریل ستونی و ماشین فرز.
۲. آیا می‌توان با مته گردبر چوب را سوراخ کرد؟
خیر، برای فلزات طراحی شده است.
۳. مته گردبر HSS و کاربید چه تفاوتی دارند؟
HSS ارزان‌تر و مناسب فلزات نرم‌تر، کاربید گران‌تر ولی برای فلزات سخت.
۴. چگونه عمر مته گردبر را افزایش دهیم؟
با استفاده از روانکار، فشار مناسب و تمیزکاری منظم.
۵. قطر حداکثر مته گردبر چقدر است؟
برخی مدل‌ها تا ۱۰۰ میلی‌متر یا بیشتر.
۶. آیا می‌توان بدون سوزن راهنما کار کرد؟
خیر، دقت کاهش می‌یابد.
۷. چه روانکاری مناسب است؟
روغن مخصوص برش فلز یا اسپری خنک‌کننده.
۸. چه عواملی باعث شکستن مته می‌شود؟
سرعت اشتباه، فشار زیاد، یا انتخاب مته بی‌کیفیت.
۹. آیا امکان سوراخ‌کاری عمودی وجود دارد؟
بله، با دریل مگنت.
